基于参考样品设定公差

发布时间:2013/2/28 20:14:55 访问次数:794

    此方法是基于最终实际测试环境24WC04P中扬声器的测量数据。因此,上述所有与模拟环境测试结果之间的差异都已经被考虑在内。这种方法很好地简化了公差设置,并广泛应用于扬声器生产工厂。
    1)选择参考样品
    要开始选择参考样品,首先要进行的步骤是在实际测试环境中测试一定数量的同型号扬声器。重要的是,只有当这个测量的扬声器所有性能参数满足要求时,才可将其加入参考样品中。所有其他的扬声器都必须在测试中或者测试后剔出。可通过下列两种方法来辅助决定是否能作为参考样品。

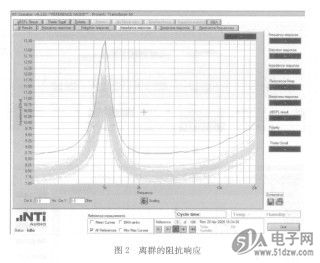

    (1)从参考样品测量结果中观察鉴别出离群的部分并将其移除,如图2所示。
    (2)主观听音。每个可疑的扬声器都需要听过以确定是否符合要求。理想情况下,此工作是由几个受过训练的听音员在随机测试条件下进行。同时,需将耳机连接到测试系统的麦克风信号上监听。
    在删除不良测试结果后,参考样品中包含的都是性能符合要求的扬声器测量结果。参考样品的数目少则几个,多则几百个。


    2)参考样品实物
    一些生产厂商会从所有参考样品中挑出一个最具有代表特性的扬声器样品实物,此样品称为最佳样本(golden sample)。可以将此扬声器作为代表产品技术指标的模型。通常可以通过计算参考样品累计偏差对比所有样品平均值的结果,选择出偏差最小的一个,此步骤为平均最佳匹配(best match average,BMA),如图3所示。通常,BMA主要应用于频率响应,然而,也要留意其他所有测量结果的偏差值,确保此样本很好地代表所有特征。因此,应该标记并显示每个扬声器测量结果的偏差等级排名及偏差量。
    3)虚拟参考样品
    另一种代表参考样品的方式是从所有参考样品计算出一个虚拟的参考样品曲线,可由下面任意一个方法实现。
    (1)计算出所有参考样品的平均值,如图4所示。
    (2)计算出所有参考样品最大值及最小值,如图5所示。

    此方法是基于最终实际测试环境24WC04P中扬声器的测量数据。因此,上述所有与模拟环境测试结果之间的差异都已经被考虑在内。这种方法很好地简化了公差设置,并广泛应用于扬声器生产工厂。
    1)选择参考样品
    要开始选择参考样品,首先要进行的步骤是在实际测试环境中测试一定数量的同型号扬声器。重要的是,只有当这个测量的扬声器所有性能参数满足要求时,才可将其加入参考样品中。所有其他的扬声器都必须在测试中或者测试后剔出。可通过下列两种方法来辅助决定是否能作为参考样品。
    (1)从参考样品测量结果中观察鉴别出离群的部分并将其移除,如图2所示。
    (2)主观听音。每个可疑的扬声器都需要听过以确定是否符合要求。理想情况下,此工作是由几个受过训练的听音员在随机测试条件下进行。同时,需将耳机连接到测试系统的麦克风信号上监听。
    在删除不良测试结果后,参考样品中包含的都是性能符合要求的扬声器测量结果。参考样品的数目少则几个,多则几百个。


    2)参考样品实物
    一些生产厂商会从所有参考样品中挑出一个最具有代表特性的扬声器样品实物,此样品称为最佳样本(golden sample)。可以将此扬声器作为代表产品技术指标的模型。通常可以通过计算参考样品累计偏差对比所有样品平均值的结果,选择出偏差最小的一个,此步骤为平均最佳匹配(best match average,BMA),如图3所示。通常,BMA主要应用于频率响应,然而,也要留意其他所有测量结果的偏差值,确保此样本很好地代表所有特征。因此,应该标记并显示每个扬声器测量结果的偏差等级排名及偏差量。
    3)虚拟参考样品
    另一种代表参考样品的方式是从所有参考样品计算出一个虚拟的参考样品曲线,可由下面任意一个方法实现。
    (1)计算出所有参考样品的平均值,如图4所示。
    (2)计算出所有参考样品最大值及最小值,如图5所示。
