家庭中安装的电度表LM140H-15/883Q是用来计量所用电能的仪表，以便用户根据用电量的多少支付电费。电度表与负载的连接如图5. 121所示。由于电度表被用于电能的买卖，因此其指示值必须准确。
    感应式电度表被广泛应用于累计电能的测定。感应式电度表的原理是在铝制的旋转圆盘上产生与功率P成比例的旋转力矩，将该功率对使用时间的累计值用圆盘的转数来表示。

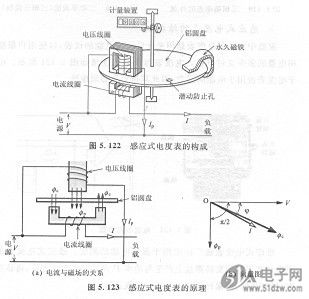

    感应式电度表的构成如图5. 122所示。在铝圆盘上方的铁芯中卷绕电压线圈，在圆盘下方的铁芯中卷绕电流线圈。电压线圈中流过与负载电压V成比例的励磁电流I。时，就会产生穿过图5. 123 (a)所示的圆盘的磁通量丸。电压线圈的匝数很多，磁通量丸比电压V相位上大约滞后90。。另一方面，电流线圈中流过负载电流J时，产生磁通量声。也穿过圆盘。由于电流线圈的匝数很少，声。与I接近同相位。如图5. 123所示。两个磁通量丸和≠。合成产生旋转磁场，作用于圆盘上产生电磁力并使之转动，该电磁力产生的驱动力矩Td为：
    T =k1 +p+。cosg=k2 VIcos(P= k2P    (ki，k2为常数)
由上式可知，驱动力矩Td与电功率P成比例。
