液晶显示屏的主要作NTR2101PT1G用是显示字符。

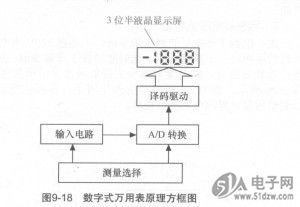

    图9-18所示为3位半数字式万用表的原理方框图，液晶显示屏可显示“±1999”数值范围的测量结果。
    图9-18数字式万用表原理方框图


    怎样检测液晶显示屏
    液晶显示屏可用数字式万用表及感应电压法进行检测。
    用数字式万用表检测

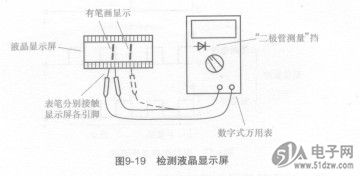

    将数字式万用表置于“二极管测量”挡，两表笔（不分正、负）分别接触液晶显示屏的两个引脚。如出现笔画显示，说明其中有一个引脚为COM端（公共端），这时将一个表笔换接到另外-个引脚，如仍出现笔画显示，说明未移动的那一个表笔所接引脚即COM端如图9-19所示。


    找出COM端后，  炭笔接COM端，另’‘表笔依次接触各引脚，相应笔画应有照示，否则说明该笔画已坏。
    需要注意的是，一块液晶显示屏的引脚中可能有一个以上的COM端，当两表笔分别接触的都是COM端时，显示屏无显示是正常的。
