电位器有哪些作用
发布时间:2013/1/21 20:35:38 访问次数:1210
电位器的主要作用是可变分压，分压比随电ATmega88-20AU位器动臂转角的增大而增大，如图1-40所示。

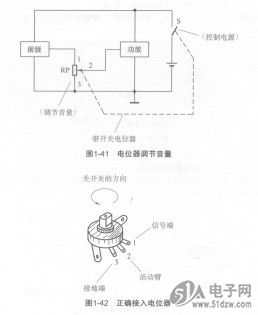

图1-41所示收音机电路中，音量调节电位器RP就是可变分压的一个例子。前级信号全部加在电位器RP两端，从动臂2获得一定分压比的信号送往功放级。转动动臂改变分压比，即改变了送往功放级的信号大小，达到音量调节的目的。
由于电位器具有两个定臂引脚，在使用中，应根据电路需要确定接入方式。例如，在如图1-41所示收音机电路中，音量电位器的接入方式可按以下方法判断：如果是逆时针方向转动电位器的旋柄将开关关断，则定臂3引脚为接地端，定臂1引脚为信号端，如图1-42所示。
电位器的主要作用是可变分压，分压比随电ATmega88-20AU位器动臂转角的增大而增大，如图1-40所示。
图1-41所示收音机电路中，音量调节电位器RP就是可变分压的一个例子。前级信号全部加在电位器RP两端，从动臂2获得一定分压比的信号送往功放级。转动动臂改变分压比，即改变了送往功放级的信号大小，达到音量调节的目的。
由于电位器具有两个定臂引脚，在使用中，应根据电路需要确定接入方式。例如，在如图1-41所示收音机电路中，音量电位器的接入方式可按以下方法判断：如果是逆时针方向转动电位器的旋柄将开关关断，则定臂3引脚为接地端，定臂1引脚为信号端，如图1-42所示。
