移动方向控制电路
    移存器移动方向由STi、ST2的状态决定。为了实现ATMEGA88-20AU左右交替移动，电路中设计了一个由555时基电路IC4等组成的超低频多谐振荡器，并由选择开关S3控制。

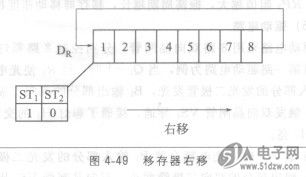

    当S3将IC4输入端（第2、第6脚）接地时，多谐振荡器停振，使STi、ST2为“10”，移存器右移，如图4-49所示。
    图4-49  移存器右移


    当S3将IC4输入端（第2、第6脚）接+6V时，多谐振荡器仍停振，但不同的是STi、STz为“01”，移存器左移，如图4-50所示。


    当S3悬空时，多谐振荡器IC4起振，使STi、STz在“01”和“10”之间来回变化，移存器便左移与右移交替进行。电位器RPi用于调节振荡周期、改变左右移动的交替时间，交替时间可在3. 5～lOs范围内选择。
