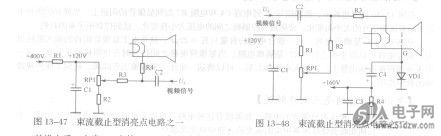

图13-47是一种束流截止型消LM3478MM亮点电路。电路中的Cl为消亮点电容，RP1是亮度控制电位器。
    这一电路的工作原理：在开机工作时，+400V直流电压经电阻Rl、RP1和R2的分压，在Cl上约有120V，在关机之后，电容Cl上的这一电压要经过RP1、R3和R4加到显像管的阴极上。由于这一放电回路的时间常数大，所以电容Cl上的电压下降较慢，使显像管阴极上在较长时间内比控制极电压高得多，显像管处于截止状态，阴极不能发射电子，从而达到了消除关机亮点的目的。
    在电路中，视频信号是通过耦合电容C2和隔离电阻R4加到显像管阴极上的。
    图13-48是另一种束流截止型消亮点电路。电路中的Cl和C3是消亮点电容，RP1是亮度控制电位器。
    这一电路的工作原理：开机后，在电容Cl上充到了+120V电压，同时+160V电压由VD1构成充电回路对电容C4充电，在C4上充到了160V电压，这一电压在C4上的极性为上负下正，如图13-48所示。在开机工作时，二极管VD1是处于导通状态的，这样显像管的控制极电压约为OV。


    关机之后，电容Cl上的+120V电压通过Rl、RPJ、R2和R3加到了显像管的阴极上，使阴极保持一段时间的高电压。与此同时，电容C4上的电压也加到了显像管的控制极上，由于在电容C4上的电压极性是上负下正，使二极管VD1处于截止状态，所以加到显像管控制极上的电压是负的，这样显像管控制极对阴极的电压更负，使显像管可靠截止。Cl和C4的放电回路时间常数均很大，所以控制极对阴极的负电压要保持较长的时间，从而达到了消除关机亮点的目的。
