【信号传输分析方法解说】
    信号传输分析就是分析信号在单级放大器中12-215/BHC-AN1P2/3C传输的具体路径，如图10-14所示信号传输示意图，输入信号，通过耦合电容Cl加到VT1基极，经过VT1电压和电流双重放大，从其集电极输出，经输出端耦合电容C2、输出信号H，送到后级电路中。
    输入信号U．传输过程中经过了Cl、VT1和C2三个元器件，输入信号在这三个元器件中的处理过程是不同的。


    对于电容Cl而言，由于它是输入端耦合电容，容量足够大，所以对输入交流信号的容抗很小，可以认为Cl容抗为零。这样，输人信号在通过Cl时没有损耗，当然也没有放大作用；对于三极管VT1而言，它对输入信号有放大作用，这样VT1集电极输出的信号比VT1基极上的信号大许多；对于电容C2而言，它对信号的处理作用与Cl相同，没有放大和损耗。图10-14信号传输示意图。

    放大器元器件的作用分析

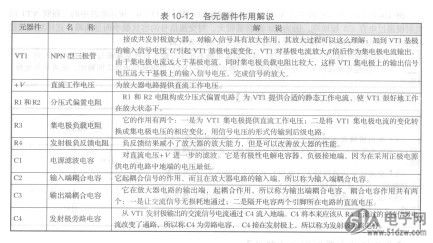

    典型共发射极放大器，对电路中各元器件作用解说见表10-12。
