【二极管电子开关电路分析细节解说】
    (1)当电路中有开关件时，电路的分析就以该开PARTNO关接通和断开两种情况为例，分别进行电路工作状态的分析。所以，电路中出现开关件时能为电路分析提供思路。
    (2) LC并联谐振电路中的信号通过C2加到VD1正极上，但是由于谐振电路中的信号幅度比较小，所以加到VD1正极上的正半周信号幅度很小，不会使VD1导通。
    实用二极管隔离电路解说
    所谓隔离电路就是能将电路中两点隔开的电路。隔离电路可以用电阻器构成，也可以用二极管等构成。

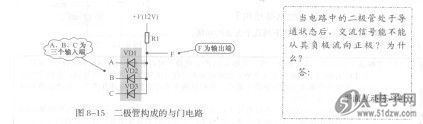

    如图8-15所示是二极管构成的与门电路，与门电路是数字电路中的一种最基本的单元门电路。这里不讲解与门电路的工作原理，只讲述电路中二极管的隔离作用。


    【了解电路基础知识】
    通状态后，交流信号能不能从其负极流向止极？为什么？
    答：了解下列一些与门电路相关的基础知识对分析二极管的隔离作用很有帮助。
    (1)数字信号与一般的模拟信号不同，数字信号只有高电平和低电平两种情况，例如高电平时是3V，低电平时是OV。
    (2)电路中的输入端A、B、C输入的是数字信号，如输入3V为高电平，输入OV为低电平。
    (3)三个输入端可以同时输入高电平，也可以同时输入低电平，也可以有一个输入端输入高电平，另两端输入低电平，也可以是其他的输入情况。
