【三极管偏置电路分析解说】

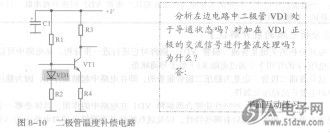

    在图8-10所示电路中，三极管VT1工作在放IRM-H936M3/TR2大状恋时要给它一定的直流偏置电压，这由偏置电路来完成。
    电路中的Rl、VD1和R2构成分压式偏置电路，为三极管VT1基极提供直流工作电压，基极电压的大小决定了VT1基极电流的大小。如果不考虑温度的影响，而且直流工作电压+V的大小不变，那么VT1基极直流电压是稳定的，则三极管VT1的基极直流电流是不变的，三极管可以稳定工作。


    在分析二极管VD1工作原理时还要搞清楚一点：VT1是NPN型三极管，其基极直流电压高，则基极电流大；反之则小。
   【二极管VD1温度补偿电路分析的思路解说】
    根据二极管VD1在电路中的位置，对它的工作原理分析思路主要说明下列几点：
    (1) VD1的正极通过Rl与直流工作电压+V相连，而它的负极通过R2与地线相连，这样VD1在直流工作电压+V的作用下处于导通状态。理解二极管导通的要点是：正极上电压高于负极上电压。
    (2)利用二极管导通后有一个o．6V管压降来解释电路中VD1的作用是行不通的，因为通过调整来调整VT1基极电压大小。
    (3)利用二极管的管压降温度特性可以正确解释VD1在电路中的作用。假设温度升高，根据三极管特性可知，VT1的基极电流会增大一些。当温度升高时，二极管VD1的管压降会下降一些，VD1管压降的下降导致VT1基极电压下降一些，结果使VT1基极电流下降。由上述分析可知，加入二极管VD1后，原来温度升高使VT1基极电流增大的，现在通过VD1电路可以使VT1基极电流减小一些，这样起到稳定三极管VT1基极电流的作用，所以VD1可以起温度补偿的作用。
    (4)三极管的温度稳定性能不良还表现为温度下降的过程中。在温度降低时，三极管VT1基极电流要减小，这也是温度稳定性能不好的表现。接入二极管VD1后，温度下降时，它的管压降稍有升高，使VT1基极直流工作电压升高，结果VT1基极电流增大，这样也能补偿三极管VT1温度下降时的不稳定。
