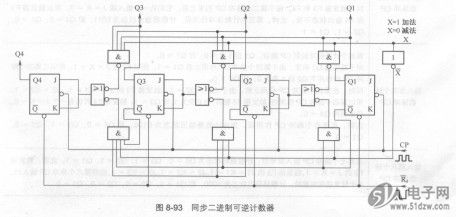

前面介绍的同步计数器电路EPCS1SI8N只有加法计数功能，图8-93所示是一种能进行加法和减法计数功能的同步二进制计数器，这种能加能减计数的计数器称为可逆计数器。
    这一电路的进位方式是并行的，所以又称并行进位同步二进制可逆计数器。
    电路中，输入端X是加、减法控制端。当X=l时，将上面3个与非门打开，X=l时通过非门输出的低电平0加到下面3个与非门输入端，使下面3个与非门关闭。这样，这一可逆计数器电路就是一个并行进位的同步二进制加法计数器电路。


    当X=O时，将上面3个与非门关闭，X=0时通过非门输出的高电平1加到下面3个与非门输入端，使下面3个与非门打开。这样，这一可逆计数器电路就是一个并行进位的同步二进制减法计数器电路。
    电路中，CP是计数脉冲输入端，无论是进行加法计数还是进行减法计数，都是从这一输入端送入计数脉冲CP。
    这一电路进行加法或减法计数器工作时，电路工作原理同前面的电路相同，在此省略分析。
