1．气敏电阻器外形特征

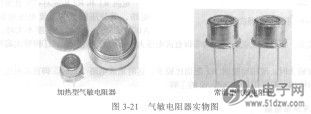

    图3-21所示是气敏电阻器实物图。气敏电SST89E54RD2A-40-C-NJE阻器通常有四根引脚，其中两根是电极，男两根是加热丝引脚。在常温型气敏电阻器中，由于不需要加热丝，所以它只有两根引脚。


    2．气敏电阻器电路符号
    图3-22所示是气敏电阻器电路符号，在气敏电阻器电路符号中，用大写的R表示电阻，用字母Q表示其阻值与气体相关。
    3．气敏电阻器种类
    (1)按工作原理分类。气敏元件大体上可分为两种：一种是电阻式，另一种是非电阻式，目前使用的大多为电阻式气敏元件。电阻式气敏元件是用氧化锡、氧化锌等金属氧化物材料制作的，而非电阻式气敏元件则为半导体器件。


    (2)根据气敏电阻器检测气体不同分类，气敏电阻器分为N型气敏电阻器和P型气敏电阻器。
    N型气敏电阻器在检测到甲烷、一氧化碳、天然气、煤气、液化石油气、乙炔、氢气等气体时其电阻值减小。
    P型气敏电阻器在检测到可燃气体时电阻值将增大，而在检测到氧气、氯气及二氧化碳等气体时其电阻值将减小。
    (3)国产的气敏元件有两种：一是直热式，加热丝和测量电极一同烧结在金属氧化物半导体管芯内；二是旁热式，这种气敏元件以陶瓷管为基底，管内穿加热丝，管外侧有两个测量极，测量板之间为金属氧化物气敏材料，经高温烧结而成。
