可变电容器是电容TMS320VC5509APGE量可以改变的电容器，包括单连可变电容器、双连可变电容器、四连可变电容器和微调电容器等。它们的电容量可以在一定范围内连续调节变化。
    可变电容器有两组金属片组成电极，其中固定不动的一组电极片称为“定片”，可以转动的一组电极片称为“动片”，动片与定片之间用介质隔开。当动片全部旋到与定片重叠时，可变电容器的容量最大，动片全部旋出时，容量最小。
    按照可变电容器动片与定片之间介质的不同，可分为空气介质可变电容器和固体介质可变电容器。按照动片与定片的组数的不同，可以分为单连、双连和四连可变电容器。图1. 37所示的是一只室气介质双连可变电容器。
    1)单联可变电容器

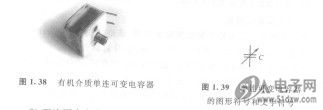

    图1. 38所示的是一种固体介质的单连可变电容器，因为其中的固体介质采用有机薄膜片，所以俗称“有机密封单连”。它的全部动片是与轴柄相连的，你可以旋转轴柄改变动片和定片之间的相对面积大小，从而改变电容量。它用来在直放式收音机的调谐电路中调整频率，做选择电台之用。
    单连可变电容器的图形符号如图1. 39所示，它的文字符号是“c”。图1. 38  有机介质单连可变电容器的图形符号和文字符号。


    2)双连可变电容器

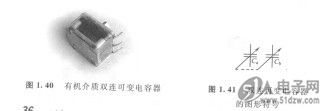

    双连可变电容器由两只单连可变电容器组合而成，用同一个轴柄同时调节它们的容量，图1. 40所示的是一只“有机密封双连”。这种双连可变电容器用在超外差式收音机里，同时改变本机振荡电路和天线调谐电路的频率，用来选择不同的电台。
    组成双连可变电容器的两只电容器的“动片”是与轴柄相连的，它们用一个公共的焊片引出。所以，双连可变电容器通常只有三个焊片，中间的一个焊片是它们的动片，其余两个焊片分别是两只电容器的“定片”引出湍。


    双连可变电容器在电路图中的图形符号如图1. 41所示。图中的虚线表示两只可变电容器是同轴联动的。双连可变电容器的文字符号是C，可以用C。和Cb来将两只电容器加以区分。
    组成双连可变电容器的两只电容器的电容量都是相同的，称为“等容双连可变电容器”；两只电容器的电容量不同的，称为“差容双连可变电容器”。
