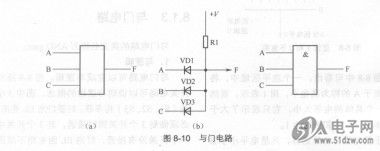

图8-10所示是与门电路图形符号和由二极M29F040B70N6E管构成的与门电路。图8-10(a)所示为与门图形符号，这是过去的图形符号，最新规定的与门图形符号如图8-10(c)所示，从这一符号中可以知道与门电路中有几个输入端。图8-10(b)所示是由二极管构成的具有3个输入端的与门电路，与门电路可以有更多的输入端，但输入端最少不可以少于两个，图中A、B、C为这一与门电路的3个输入端，F为输出端。
    关于与门电路的工作原理分成下列几种情况进行说明。
    (1)设输入端A、B、C都是0时，VD1、VD2、VD3正极通过电阻Rl接在直流工作电压+V上，这样3只二极管都具有正向偏置电压，3只二极管都处于导通状态，因为二极管导通后其管压降均很小，此时与门电路的输出端F为低电平，即此时F=0。
    (2)设输入端A为+3V，B、C端仍然为低电平0，此时VD2、VD3导通，与门电路输出F仍为0。此时，因为VD1正极为低电平0，而其负极为+3V，VD1处于截止状态。


    (3)设任何一个输入端只要足输入低电平0时，总有一只二极管导通，而使与门电路输出端F=0。
    (4)设输入端A、B、C都为高电平l(+3V)，VD1、VD2、VD3都导通，因为直流工作电压+V远大于+3V，在不计导通后二极管的管压降情况下，此时与门电路输出端F为+3V，即此时F=1（为高电平）。
    从上述三输入端与门电路的分析可知，只有与门各输入端都为1时，与门输出端才为l。
