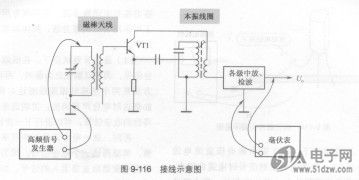

采用仪器调整中频频率有多种方法，采用不同的仪SIL3132CNU器有不同的调整方法。图9-116所示是采用高频信号发生器调整时的接线示意图。
高频信号发生器输出465kHZ、调制度为30%的调幅信号。高频输出信号可以用环形天线以电波形式输出，也可以按图中所示，接在天线输入调谐电路两端，籽真空管毫伏表或示波器接在检波级之后或直接接在扬声器上。
为了可靠起见，将中波本振线圈初级绕组用导线接通，然后从最后一级开始逐级向前调整各中频变压器磁芯，使输出为最大，这样中频便能调准。
对于使用陶瓷中频滤波器的电路其中频特性与滤波器有关，而这种滤波器是不用调整的。
采用仪器调整中频频率有多种方法，采用不同的仪SIL3132CNU器有不同的调整方法。图9-116所示是采用高频信号发生器调整时的接线示意图。
高频信号发生器输出465kHZ、调制度为30%的调幅信号。高频输出信号可以用环形天线以电波形式输出，也可以按图中所示，接在天线输入调谐电路两端，籽真空管毫伏表或示波器接在检波级之后或直接接在扬声器上。
为了可靠起见，将中波本振线圈初级绕组用导线接通，然后从最后一级开始逐级向前调整各中频变压器磁芯，使输出为最大，这样中频便能调准。
对于使用陶瓷中频滤波器的电路其中频特性与滤波器有关，而这种滤波器是不用调整的。
