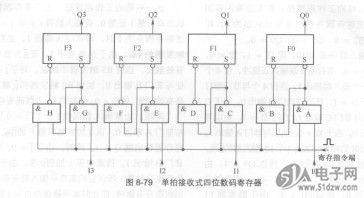

图8-79所示是单拍接收PM25RSB120式四位数码寄存器。电路中，FO～F3是4个RS触发器，逻辑门A～H是8个两输入端的与非门电路。QO～Q3是这一四位寄存器的输出端，IO～I3是4个数码输入端。各与非门的一个输入端相连后作为寄存指令输入端。
    这一电路的工作原理是：这里设输入数码是1101，  即I3=l，I2=1，Il=0，IO=1，通过电路工作就是要将这一数码寄存到Q3、Q2、Ql和QO端，即应该是Q3=1，Q2=1，Ql=0，QO=l。


    当寄存指令端为正脉冲时，与非门A～H的一个输入端为高电平la由于I3=l，与非门G输出0，使Q3=1；由于I2=l，与非门E输出0，使Q2=1;、由于Il=0，与非门C输出1，该高电平1加到与非门D的另一个输入端，这样与非门D输出0，因RS触发器Fl的R端为0，所以Ql=0；由于IO=1，与非门A输出0，使QO=l。
    上述Q3～QO的输出状态变化都是在寄存指令端出现正脉冲时完成的，并且是在同一时间内完成的。
