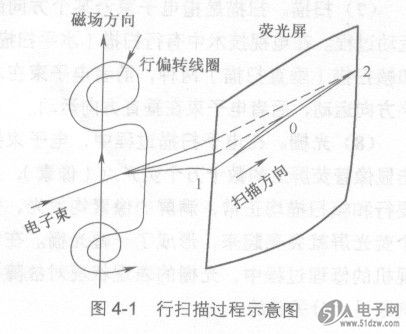

行扫描又称水平扫描，图4-1所示是行扫描过程示意图。


    图中上下对称放置了两个 ATMEGA88V-10PU行偏转线圈，给线圈通入特定的锯齿波电流，通电的线圈要产生磁场。用右手定则可判断出磁场的方向，即四指指向电流的方向，大拇指指向磁场的方向，图中电流方向和磁场方向一致，磁场方向垂直且向上，当电流方向相反后，磁场方向仍垂直但方向向下。
    电子束通过垂直的磁场，受磁场作用而产生水平方向的偏转。电子束在磁场中受力偏转的方向可用左手定则来判断，即掌心朝着磁场方向，四指指向电子束运动方向，大拇指则指向电子束的受力偏转方向。图示磁场方向朝上时电子束的偏转方向为向左；当扫描电流穷向相反、磁场方向从上而下后，电子束的偏转方向为向右。
    (1)当行扫描电流为零时，无偏转磁场，电子束不受磁场的作用，电子束只打在中心0处。
    (2)当行扫描电流如图示方向且为最大时，电子束偏向左侧的端点l处。
    (3)当行扫描电流反向且为最大时，电子束偏向右侧的端点2处。
    结果是：当行扫描电流大小和方向变化时，电子束在水平方向左右偏转，实现行扫描。

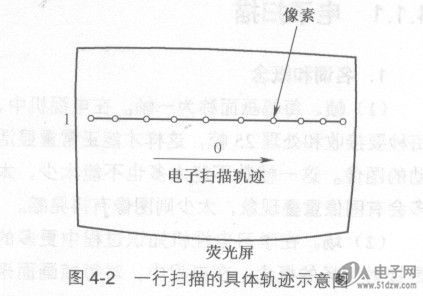

    图4-2所示是一行扫描的具体轨迹示意图，水平扫描时电子束轰击这行上的各荧光点，使之发光。由于行扫描的频率比较高和视觉的惰性作用，同一个荧光点（像素）不断地受到轰击，只要两次轰击的时间间隔小于视觉的惰性时间，这一荧光点就好像始终在发光。一行的各荧光点都是一样在发光，所以行扫描的结果是产生一条水平的亮线。
