调宽式脉冲波形

发布时间:2012/11/21 17:35:08 访问次数:748

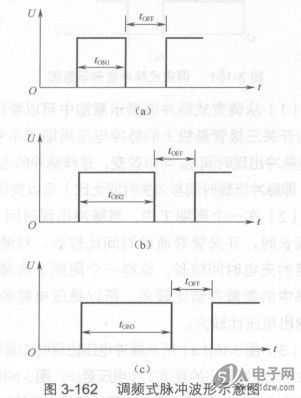

    调频式开关型稳压电路工作原理.图3-162所示开关脉SI2300冲波形示意图可以说明调频式开关型稳压电路的工作原理。
    关于调频式开关稳压电路中开关管调频电路的工作原理主要说明下列几点。
    (1)从调频式脉冲波形示意图中可以看出,加到开关三极管基极上的脉冲电压周期丁不断
变化,脉冲消失时间tOFF不变,但是脉冲出现时间tON在变,变脉冲的占空比同样可以变化,这样也能控制稳压电路的输出电压大小。
    (2)从图3-162中可以看出,图3-162(a)所示脉冲出现时间最短,所以这时开关稳压电路输出的直流工作电压最小;图3-162(c)所示脉冲出现时间最长,所以这时开关稳压电路输出的直流工作电压最大:图3-162(b)所示居中。
    (3)调频式电路中通过改变加到开关管基极脉冲的频率,实现直流输出电压的调整。



    调频式开关型稳压电路工作原理.图3-162所示开关脉SI2300冲波形示意图可以说明调频式开关型稳压电路的工作原理。
    关于调频式开关稳压电路中开关管调频电路的工作原理主要说明下列几点。
    (1)从调频式脉冲波形示意图中可以看出,加到开关三极管基极上的脉冲电压周期丁不断
变化,脉冲消失时间tOFF不变,但是脉冲出现时间tON在变,变脉冲的占空比同样可以变化,这样也能控制稳压电路的输出电压大小。
    (2)从图3-162中可以看出,图3-162(a)所示脉冲出现时间最短,所以这时开关稳压电路输出的直流工作电压最小;图3-162(c)所示脉冲出现时间最长,所以这时开关稳压电路输出的直流工作电压最大:图3-162(b)所示居中。
    (3)调频式电路中通过改变加到开关管基极脉冲的频率,实现直流输出电压的调整。
