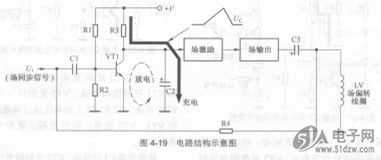

多谐振荡器在电视机中用作场AD538AD振荡器时，往往采用图4-19所示的电路结构。从图中可以看出，VT1放大级是一级共发射极电路，场输出缎电路是另一级电路，这两级电路之间通过电阻R4构成正反馈电路，这是多谐振荡器，使VT1工作在饱和导通和截止两种状态。


    当VT1处于截止状态时，直流电压+V经R3对电容C2充电，见图中Uc波形。当VT1处于饱和导通状态时，电容C2通过导通的VT1放电。这样，在电容C2上获得锯齿波信号。
    再生环场振荡器
    图4-20所示是再生环场振荡器。电路中VT1和VT2构成正反馈开关电路，当这一电子开关处于断开状态时+V通过RP2和R8对电容C2和C3充电，当这一电子开关处于导通状态时电容C2和C3通过这一电子开关放电，在C2上形成锯齿波，如图中所示。充电时是场扫描的正程，放电时是场扫描的逆程。
