光电设备由光学系统和电子信号TLC2543IN分析处理系统组成。除光电耦合、传输信息、分析、处理测控等电子设备外，其核心组件是光学系统（见图5-99）。
    光学系统由多个玻璃凹凸透镜组成，在镜片直径超过2m时，由于凸透镜边缘很薄，除镜片自身抗振、抗冲击性能较弱外，受多次重复的振动、冲击影响，其光学主轴线也发生偏移，稳定性下降。重新校准费时较多，影响了该类设备的机动性和反应速度。因此，必须采用隔振缓冲系统以提高其稳定性和反应速度。

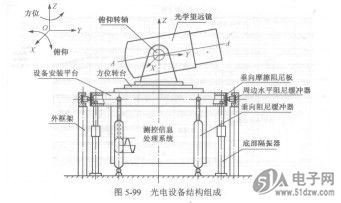

    由图5-99可见，隔振系统由设备安装平台、4个底部低频隔振器、4个垂向阻尼缓冲器（以下简称隔振器）、8个周边阻尼缓冲器组成。带有方位俯仰装置的光学系统和测控信息处理系统，分别安装在设备安装平台的上部和下部。
    当主光轴A-A垂直于地面时，由于镜片在水平面内受干扰力较小，相互间不易产生相对位移，所以，对主光轴稳定性有利，但是凸透镜边缘薄，易损坏。反之，当光轴A-A在水平位置时，对镜片的抗振、抗冲击有利，但对主光轴的稳定性不利。主光轴安装方向如图5-100所示。


    采用适当的隔振系统提高垂向隔振效果，则将A-A轴处于垂直状态运输较有利。
    加工现场利用光栅原理进行检测是精密光学镜头加工必备的光学检测。现场生产设备微弱的振动、冲击和噪声，均对该类设备有极大的影响，有时甚至使其无法正常工作。


    图5-100主光轴安装方向    为此，除对其进行隔声处理外，还要求其隔振系统是超低固有频率。对于该类隔振系统，除选用空气弹簧、油气组合弹簧外，引入负刚度特性的弹簧也是较有前途的技术途径。
