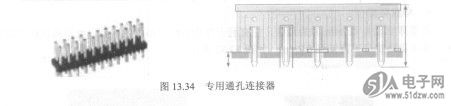

所用的通孔再流焊器件应是专SKM200GAL123D用器件( THR)。THR器件的特点是，塑料部分应当耐高温（焊接温度+50 0C），插针垂直并呈钢性，连接器插入PCB后塑料底部与PCB接触部有一定间隙，可机贴的连接器其顶部带有小吸盘供贴片机吸嘴吸取之用，如图13.34所示。


    PCB厚度与连接器针长
    研究表明，不管采用哪种板厚，连接器插入PCB通孔后，针脚突出1～1.5mm时为最佳，如图13.35所示。
    当针脚突出长度大于2.5mm时，焊接质量不合格率会明显增多；PCB厚度为1.0—1.6mm时，其产品焊接质量合格率高，当PCB厚度大于2.Omm时，则应改变锡膏印刷方法以获得较多的量才能保证焊接质量。
