RAM2114的I/O是一个输入、输出08-0087-02复用口，在计算机系统中是挂在数据总线上的。RAM的工作需要一个输入数据寄存器，以便向RAM送人输入数据，还需要一个输出数据寄存器，使RAM输出的数据得以暂存。两个寄存器均不能直接与RAM相连，而是要用三态门缓冲器与RAM相联系。这种挂接在总线上起缓冲作用的三态门叫总线缓冲器，图7.23画出了4bit数：曙总线与RAM2114A及输入输出数据寄存器的连接图，在本实验中输人数据寄存器实际上是用4位数据开关代替，向RAM2114A送人BCD码。输出数据寄存器实际上是用BCD码显示泽码器和数码显示器（数码管）代替，直接显示21 14输出的某个存储单元数据。
    数码循环显示电路原理

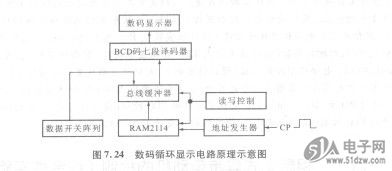

    本实验是完成由年、月、日组成的8位数码在一个数码管上连续自动逐个显示数码的循环显示电路，称数码循环显示电路。电路原理示意图见图7. 24，电路功能如下：电路先进人写入工作状态，用数据开关向RAM2114A写入7个BCD码数，例如将年、月、日共8位BCD数码，按RAM地址顺序分别写入RAM2114A存储单元内。写完8个数据后，电路进入第二个工作状态，逐个自动循环显示RAM2114A内存人的数据。
    本电路由RAM2114A、地址发生器、总线缓冲器、数据开关阵列、BCD码七段译码器、数码管等6个部分组成。该电路以RAM2114A为核心，通过总线缓冲器将来自数据开关阵列的BCD码送人RAM，也可以通过总线缓冲器将RAM内的数据送到BCD码译码器；地址发生器是一个模八计数器，对存取的8个数据进行选址。若CP信号用连续信号，显示数码就能实现连续自动循环显示。


    实验内容与步骤
    (1)按数码循环显示电路原理设计并搭试实验电路。
    (2)将实验当日的日期（8位数码）写入RAM2114A内。
    (3)循环显示RAM2114A存储单元数据。
    (4)将RAM地址码接上LED，监视地址码。
    (5)设计一个能显示任恚字型的字码循环显示电路。例如能显示A，6，c，d，E，F，…字符。提示：使用两片RAM2114A设计该电路。
    实验总结与分析
    (1)画出设计电路全图。
    (2)叙述设计思想及设计过程。
    (3)列出存人数据与地址码、显示字码、数码关系表。
    (4)画出读、写时序波形图。
    (5)叙述读、写操作步骤。
    (6)思考题：RAM2114A有10个地址输入端，实验时仅变化其中一部分，对于其他不变化的地址码输入端应做怎样处理？
