1．材料的力学性能简述
    材料的力学性能是指材A198S13TEC料对外力（又称为机械力）作用的力学响应，这种响应从材料产生和发展演变（可逆和不可逆），以及抵抗破坏的能力表现出来。外力的作用有多种不同的形式，就施力的方向而言，可有拉伸、压缩、弯曲、剪切、扭曲和摩擦。还要考虑到外力作用的方式，如以一定速度缓慢短期作用，以恒定外力持续作用，断续、反复地作用，冲击作用，前三者称为静态力学性能，后者称为动态力学性能。因此，若将上述（力的方向和方式）组合起来，可以构成不同的力掌响应特性。在实际应用中，常用的性能参数有拉伸／抗张特性、压缩特性、弯曲特性、剪切特性、扭曲特性、蠕变特性、冲击特性和疲劳特性等。
    在评估焊接材料的力学性能中，最常用的是拉伸／抗张、剪切、蠕变、疲劳，即常说的拉伸／抗张强度、剪切强度、蠕变特性、疲劳特性，此外表征焊料的拉丝性能时还有延伸率。
    2．评估焊料的试验方法——标准试样法
    (1)测抗拉／抗张强度

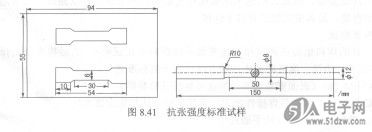

    通常制定焊料拉伸强度的方法是制作试验用的样件，+将其放在专用拉伸机上测试，样件的形式有哑铃状和圆棒状两种，如图8.41所示。前者直接铸造而成，较为简单和客观，但因铸造的表面缺陷，测试的结果差异较大；后者经过机加工去除表面的缺陷，故能准确地反映出材料的拉伸强度，上述的测试方法均有国家标准。
    (2)测剪切强度
    剪切强度是材料的另一项重要性能，特别是对于焊料来说，由于焊点的受力主要来自元器件与PCB之间的膨胀应力，它相当于外力的剪切力，故评价焊料的剪切强度尤为重要。测量焊料的剪切强度的方法是：用焊料将两块lOmm宽的PCB(厚1.6mm)焊接在一起，然后通过拉伸机拉伸至焊接部位直到被破坏。通常精确测试焊料的剪切强度并不容易，它与焊料的厚度、长度、母材刚性、焯接工艺都有关系，测试焊料的剪切强度的样板如图8.42所示。
