1．电压表和电流表的使用
    从指示器件库中，选定电压表A198S13或电流表，用鼠标拖曳到电路工作区中，通过旋转操作可以改变其引出线的方向。双击电压表或电流表可以在弹出的对话框中设置工作参数。电压表和电流表可以多次选用。
    2．数字多用表的使用
    数字多用表的量程可以自动调整。图G．31是数字多用表的图标和面板。其电压、电流挡的内阻，电阻挡的电流和分贝挡的标准电压值都町以任意设置。在打开的面板上选Setting按钮可以设置其参数。
    3．示波器的使用

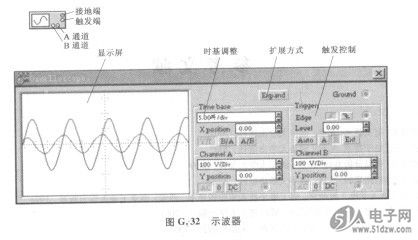

    示波器为双踪模拟式，图标和面板如图G．32所示。

    其中：Expand -面板扩展按钮。
    Time base-时基控制。
    Trigger -触发控制，包括：Edge -上升（下降）沿触发；Level -触发电平；Auto（自动触发按钮）；A、B（A、B通道触发按钮）；Ext（外触发按钮）。X( Y) position - X( Y)轴偏置。
