(1)设计要求
    ①设计一个具有恒流源的单端输B72220S511K101入一双端输出差动放大器，性能指标要求如下：共模电压放大倍数>20，共模抑制比CMRR> 60；差模输入电阻>20。
    ②电路给定的条件为：电源为±12V直流电源，负载电阻Rr=20，输入信号UID=20mV。
    ③选择电路类型（结构），计算选择元器件参数，进行元器件测试。
    ④用Protel设计电路印制板图，焊接安装电路。
    ⑤自选设备和调试方案，对电路进行调试，测试技术参数。
    (2)设计提示

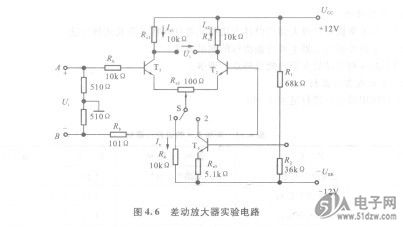

    可供迭择的参考电路如图4.6所示，图中电路是差动放大器的基本结构。它由两个元件参数相同的基本共射放大电路组成。当开关S拨向左边时，构成典型的差动放大器。调零电位器R。用来调节管的静态工作点，使得输入信号U =0时，双端输出电压Uo=0R。为两管共用的发射极电阻，它对差模信号无负反馈作用，因而不影响差模电压放大倍数，但对共模信号有较强的负反馈作用，故可以有效地抑制零漂，稳定静态工作点。当开关S拨向右边时，构成具有恒流源的差动放大器。它用晶体管恒流源代替发射极电阻尺，可以进一步高差动放大器抑制共模信号的能力。


    关于元器件选择，差动放大器的静态工作点主要由恒流源电流决定，一般先设置恒流源电流来计算元件参数。
    实验注意事项
    (1)安装电路时，要保证电路对称性，必须采用特性完全一致的差分对管(取卢．=卢：=100)。
    (2)调整静态工作点是调节差动放大器的关键，调节要仔细，力求准确，既要保证差分对管工作在放大状态，又要使其传输特性曲线尽可能对称。
    实验总结与分析
    (1)实验报告要求
    ①画出设计电路和印制电路板图。
    ②提供元器件选择依据，整理测试数据并分析误差产生原因。
    ③整理实验数据，列表比较实验结果和理论估算值，分析误差产生原因。
    (2)思考与总结
    ①差动放大器的差分对管及元器件对称性对电路性能有何影响？
    ②根据实验结果，总结电阻R。和恒流源的作用。
