四运算放大器集成电路
发布时间:2012/9/5 19:56:36 访问次数:890

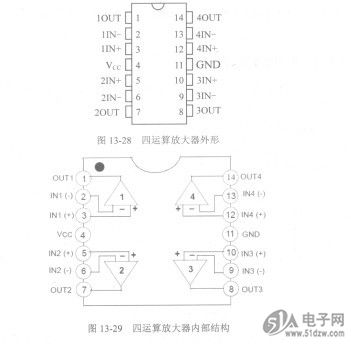

四运算放大器集成电B39881-B7637-L710-S03路内部包含四个独立、高增益的、完全相同的运算放大器，除电源共用外，四组运算放大器相互独立。如图13-28和图13-29所示为四运算放大器的外形及内部结构。
图中，3脚、5脚、10脚和1 2脚为同相输入端，2脚、6脚、9脚和1 3脚为反相输入端，1脚、7脚、8脚和1 4脚为输出端，4脚和1 1脚分别为正、负电源端。电路中常用的四运算放大器集成电路主要有TL084. LF347. LM324和LM339等。
四运算放大器集成电B39881-B7637-L710-S03路内部包含四个独立、高增益的、完全相同的运算放大器，除电源共用外，四组运算放大器相互独立。如图13-28和图13-29所示为四运算放大器的外形及内部结构。
图中，3脚、5脚、10脚和1 2脚为同相输入端，2脚、6脚、9脚和1 3脚为反相输入端，1脚、7脚、8脚和1 4脚为输出端，4脚和1 1脚分别为正、负电源端。电路中常用的四运算放大器集成电路主要有TL084. LF347. LM324和LM339等。
