R4是决定Tri基极电89S8253-24PU流的电阻。Tr3的集电极电流是21mA，如果2SA1428的FE是70（最低值），那么基极电流必须在0.3mA以上（一21mA／70）。在这个电路中取R4 =lokQ。如果设IC，的4号管脚的输出电压为OV，Tr，的VBE为0.6V，那么Tri的基极电流就是1.4mA(≈(15V-o.6V-OV)/lOkfl)。

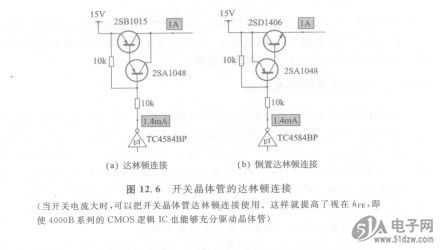

    顺便指出，当基极电流更大时，必须注意IC．的电流驱动能力。在15V的电源采用4000B系列CMOS逻辑的场合，IC能够提供的电流最大为数十毫安。如果需要更大的电流，郡么如图11.6所示可以把开关晶体管达林顿连接，以降低由IC供给的基极电流。
    R3电阻的作用是在Tr．截止时，保持基极电位与发射极相同，确保晶体管截止。这里取R3与R4相等，都是lok0,。（当开关电流大时，可以把开关晶体管达林顿连接使用。这样就提高了视在hFE，即使4000B系列的CMOS逻辑IC也能够充分驱动晶体管）。
