观察给JFET输入正弦波时的SN74LS273N波形就可以发现当输入信号具有某种电压关系时，JFET就会处于接通／断开状态。但是，从照片9.1和照片9.2看到的是正弦波的某半周被限幅。作为输入信号输入的是完整的正弦波，为什么会被削掉呢？

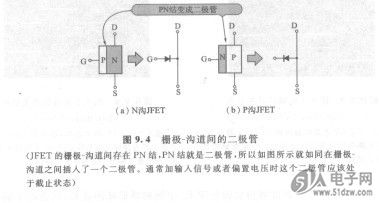

    图9.4是JFET的结构示意图。JFET与双极晶体管不同，漏极与源极间没有PN结，而栅极与沟道间有一个PN结。PN结就是二极管，所以如图所示可以认为在栅极一沟道之间插入了一个二极管。因此对于N沟器件来说，如果栅极电压对于源极高出+0. 6V以上，这个二极管就导通，对于P沟器件来说在-0.6V以下则二极管导通。(JFET的栅极一沟道间存在PN结，PN结就是二极管，所以如图所示就如同在栅极一沟道之间插入了一个二极管。通常加输入信号或者偏置电压时这个二极管应该处于截止状态）.


    照片9.1和照片9.2中之所以输入信号的某半周被削掉，就是因为这个二极管处于导通状态(注意：输入信号被削掉时的电位是二极管的VF=0.6V)。
    如果FET的栅极一沟道间的二极管处于导通状态，那么这个FET就变成二极管了。因此这时不仅输入信号被削掉，而且也失去了放大作用。
    通甯，在放大电路或开关电路中当然要利用FET的放大作用，所以输入的信号电平必须是栅极一沟道间二极管不导通的电平。
