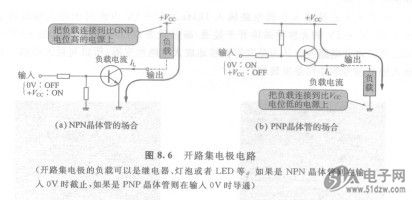

图8.5的电路中集电极连接TLP521-2GB着负载电阻RL。如图8.6所示，当不连接负载电阻时这个电路的集电极就原封不动地变成输出端。把这个电路叫做开路集电极，它广泛应用于以继电器或灯泡等为外部负载的开关电路。
    如图8.6所示，在使用NPN晶体管的电路中，如果在电位高于GND的电源与集电极（输出端）之间连接负载，这时就像是吸入负载电流。在使用PNP晶体管的电路中，如果在比正电源电位低的电源(在图8.6(b)中是GND)与集电极间连接负载，这时就像负载电流在流出。因此，这个开路集电极能够接通／断开负载电流而与负载连接几伏的电源没有关系，所以是一个对于开关外部负载非常方便的电路。（开路集电极的负载可以是继电器、灯泡或者LED等。如果是NPN晶体管则在输入OV时截止，如果是PNP晶体管则在输入ov时导通）.


    发射极接地型开关电路的设计
    上面图8.5所示电路的设计指标如下。输入采用OV／+5V的4000B系列CMOS逻辑电路的信号，接通／断开5mA的负载电流(+5V电源上连接RL=lkQ)。
