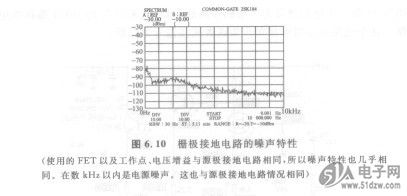

图6.10是图6.1电路输入端接TLC549CP地时测得的输出端噪声频谱图。使用的FET(2SK184)以及工作点、电压增益等与第3章源极接地放大电路完全相同，所以噪声特性也几乎完全相同。
    栅极接地电路与源极接地电路相同也是从漏极取出输出，可以看出电源的噪声通过漏极电阻RD漏到输出端。
    所以，栅极接地电路也应该注意电源的噪声。当然，可以像图3. 28那样将滤波器接到电源上。使用的FET以及工作点、电压增益与源极接地电路相同，所以噪声特性也几乎相同。在数kHz以内是电源噪声。这也与源极接地电路情况相同）

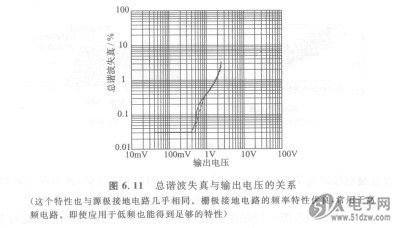

    图6.11是总谐波失真THD与输出电压的关系曲线。这个特性也具有与第3章源极接地电路基本相同的值。


    栅极接地电路由于良好的频率特性经常用于高频电路。几乎不存在失真率问题，而失真率正是低频电路的的重要特性。实际测定的话，可以看出其特性几乎不逊于源极接地电路（但是由于输入阻抗低，在低频电路中应用有困难）。
    图6.11总谐波失真与输出电压的关系（这个特性也与源极接地电路几乎相同。栅极接地电路的频率特性优良，常用于高
频电路。即使应用于低频也能得到足够的特性）
