贴装机光学对中系统的C5750X5R1C476M主要作用包括两个方面。一是精确找到元器件焊盘的中心坐标；二是精确找到元器件的中心坐标。将两者的中心对准可实现精确贴装。

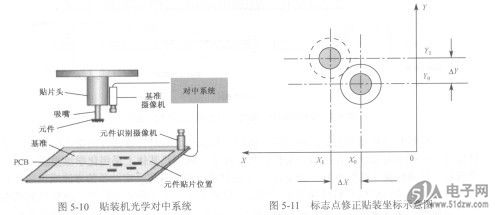

    贴装机光学对中系统一般有两部分组成，如图5-10所示。一是安装在贴装头上并随之做X-Y方向移动的基准标志摄像机，它通过拍摄PCB上的基准标志点来确定PCB在机器系统坐标系的坐标；二是元器件检测对中系统，用来获取元器件中心对于吸嘴中心的偏差值和元器件相对于应贴装位置的转角伊。最后通过两部分之间的坐标变换获取元器件与贴装位置之间的精确差值，完成贴装工序。
    基准标志点摄像机
    贴装前编辑程式时，要拍摄一个标准标志点图像存入图像库中，并将标志点的坐标录入贴装程式中。贴装时每运送上一块PCB，首先拍摄标志点，与图像库中的标准图像比较，比较每块拍摄的中心坐标与标准图像的坐标是否一致，如果有偏移，贴装时贴装机会自动根据偏移量修正每个贴装元器伴的贴装位置，以保证精确地贴装元器件，如图5-11所示。
