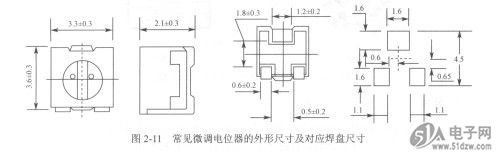

常见微调电位器的外C2012X7R1A105K形尺寸及对应焊盘尺寸如图2-11所示。

    下面以CVR43C-223SW1微调电位器为例，来说明表面组装电位器的标志识别方法。
        ①  ②③  ④  ⑤  ⑥  ⑦  ⑧  ⑨
    ①产品代号：片状微调电位器。
    ②尺寸：4 (4mm)、3 (3mm)。
    ③端子数：2（2端子）、3（3端子）。
    ④电路类型：A（电压调节）、B（电流调节）。
    ⑤标称电阻值。
    ⑥调节方式：S（标准“一”字形调节口）、A（自动“十”字形调节口）、R（反面调
    ⑦包装：B（散装）、W（编带）。
    ⑧包装标准数量：1 (1000)、2(2000)、5(5000)、O(10 000)。
    ⑨其他。
