电流最初流过扼流线圈的瞬间
发布时间:2012/7/31 18:29:24 访问次数:614
影响振子工作的主要因素SR320除电气以外，还来自机械、扼流线圈与振子的相互位置、与光电开关的位置、铝箔的宽度等。铝箔的影响很关键，当振子摆到最右端时，也要让铝箔作用到光电开关上。在电流流过扼流线圈，并吸引振子后，在振子摆动至最右端前，电流必须被置OFF。否则扼流线圈就会吸引向左返回的振子。于是，振子靠向左侧，在它尚未面对光电开关前，电容器充电，一旦它来到光电开关的前面，储存的电荷就一下子流入扼流线圈。
元件与电路说明

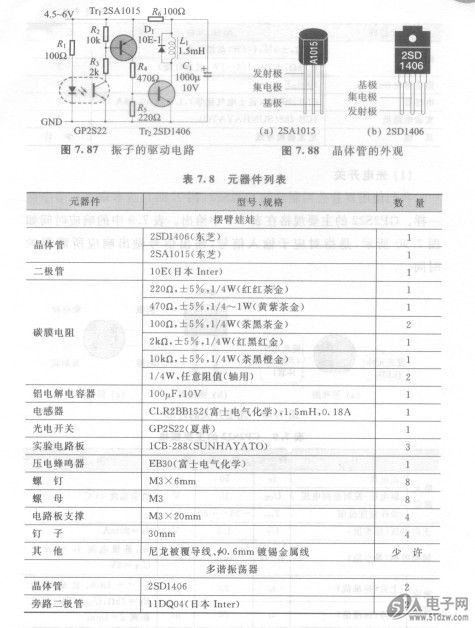

图7.87是振子的驱动电路，图7.88是使用的晶体管的外观，表7.8给出元器件列表。
影响振子工作的主要因素SR320除电气以外，还来自机械、扼流线圈与振子的相互位置、与光电开关的位置、铝箔的宽度等。铝箔的影响很关键，当振子摆到最右端时，也要让铝箔作用到光电开关上。在电流流过扼流线圈，并吸引振子后，在振子摆动至最右端前，电流必须被置OFF。否则扼流线圈就会吸引向左返回的振子。于是，振子靠向左侧，在它尚未面对光电开关前，电容器充电，一旦它来到光电开关的前面，储存的电荷就一下子流入扼流线圈。
元件与电路说明
图7.87是振子的驱动电路，图7.88是使用的晶体管的外观，表7.8给出元器件列表。
