输出电阻r。的估算
发布时间:2012/7/8 15:09:24 访问次数:778
根据放大电路输出电TPC8010-H阻的定义,在图2-44 (b)中,UO=O,并去掉负载RL,在输出端外加一测试电压,可得如图2-45所示的微变等效电路。

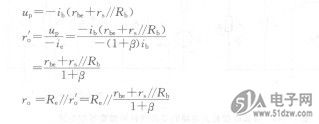

由图2-45可得
由式(2.58)可知,基极回路的总电阻rbe+rs∥Rb折算到发射极回路,需要除以ci+p)。射极跟随器的输出电阻由较大的R。和很小的ro并联,因而r。很小,射极跟随器带负载能为比较强。
综上所述,射极跟随器是一个具有高输rs人电阻、低输出电阻、电压放大倍数近似为1的放大电路。射极跟随器在多级放大电路中常用来作为输入级,以提高电路的输入阻抗;作为输出级时,能提高电路的带负载能力;也可作为缓冲级,用来隔离前后两级电路的相互影响。
根据放大电路输出电TPC8010-H阻的定义,在图2-44 (b)中,UO=O,并去掉负载RL,在输出端外加一测试电压,可得如图2-45所示的微变等效电路。
由图2-45可得
由式(2.58)可知,基极回路的总电阻rbe+rs∥Rb折算到发射极回路,需要除以ci+p)。射极跟随器的输出电阻由较大的R。和很小的ro并联,因而r。很小,射极跟随器带负载能为比较强。
综上所述,射极跟随器是一个具有高输rs人电阻、低输出电阻、电压放大倍数近似为1的放大电路。射极跟随器在多级放大电路中常用来作为输入级,以提高电路的输入阻抗;作为输出级时,能提高电路的带负载能力;也可作为缓冲级,用来隔离前后两级电路的相互影响。
