检测工具：MF50型指针式万用表。
    1．判别引脚

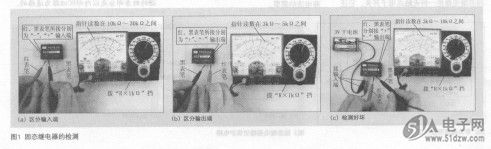

    若固态继电器因某种原因使输入、输出端GRM155F51C104ZA01D的标记丢失，可借用万用表按照图1(a)所示进行判断，具体方法：将万用表拨至“R×1kfl”（有些带发光二极管指示灯的产品需要拨至“R xlOkfl”)电阻挡，分别测量固态继电器4个引脚间的正反向电阻值。对于交流固态继电器而言，其中必定能测出一对引脚间的电阻值符合正向导通、反向截止的规律，并且正向电阻值比较小，一般在10—30kfl，而反向电阻值为无穷大。据此便可判定这两个引脚为输入端，并且在正向测量（即万用表指针偏转）时，黑表笔所接为输入端正极，红表笔所接为输入端负极。剩下的两个引脚，则为交流输出端。
    对于直流固态继电器而言，在按上面的方法判断出输入端的正、负极后，一般与其横向（引脚“一字排列”）或面向（引脚双排列）两两相对的便是输出端的正极和负极。有些产品的输出端带有保护二极管，虽然输入端、输出端的电阻均呈～大（万用表指针不动）一小现象，但输出端所测量出来的电阻值要明显小于输入端，一般多在3～5kfl．如图1(b)所示。并且在此状态下，黑表笔所接为输出端的负极，红表笔所接为输出端的正极。
    上述检测中，如果各引脚之间所测得的电阻值均为m，则可判定为输入端内部电路已经开路损坏。如果输出端的电阻值在对调红、黑表笔后始终接近OO，则说明输出端内部电路已经击穿损坏。


    2．检测好坏
    按照图1(c)所示，将万用表拨至“R xlkfl”电阻挡，黑表笔接输出端正极、红表笔接输出端负极（交流固态继电器不分极性），并在输入端按正、负极性正确接上3V直流电（用两节5号干电池串联而成）。正常情况下，输入端未接3V直流电时，万用表指针应不动；当接通3V直流电时，万用表指针马上偏转，其读数一般在3—10kfl。若指针始终不动，则说明固态继电已损坏。对于带有发光二极管指示灯的固态继电器，在输入端接上3V直流电时，指示灯应同步发光。如果指示灯不发光，说明输入端内部电路已经开路损坏。
    有些固态继电器要求输入的控制电压比较高，可将3V电压提高到4.5V（即用3节5号干电池串联供电）。对于小功率的固态继电器，为安全起见，应犄输入端电压降为1 .5V（即采用1节5号干电池供电），或者在3V供电回路中串入一个200l:)左右的限流电阻器。
    3．测量性能参数
    常用固态继电器多为额定输出电压z220V的交流固态继电器，采用上面的简易检测方法，还不能真实反映出被测器件的工作性能和获得有关工作参数。如果需要进一步掌握这方面的情况，就得进行带负载检测。具体方法：按照图2所示，将一块万用表置于“直流25mA”电流挡，并选择3～6V直流电源和一个1kO左右的电位器，将它们串联后接入被测交流固态继电器的输入端。将另外一块万用表置于“交流250V”电压挡后，接在输出端上，并选择220V、100W白炽灯泡串入输出端回路后通过电源插头XP接220V交流电源。这样，调整电位器RP可改变输入端电流的大小，使得电流表指针读数在规定的范围内变化，如果灯泡能正常熄灭、正常发光，说明被测固态继电器性能良好。当输入电流接近零时，电压表的指针读数应为电网电压（即输出端控制压），灯泡不亮，当输入电流达到一定值（典型输入电流）以后，电灯亮，电压表的指针读数即为固态继电器的通态压降。
    对于直流固态继电器，只要将输出端所接电源和负载改换为相应的直流电源和合适的负载，并将输出端所接万用表置于相应的直流电压挡，即可如法进行检测了。
