20世纪70年代的机壳似乎RB160M-40TR是偏爱厚钢板材质，已经介绍过的SONY TA一1150/D就是这样。DENON的作法更甚，机箱被分成了两层，主要的构件都在上层，下层主要用来走线，也包括音调电路之后的线路放大电路的电路板。线路板有平放的，也有竖放的。从实物来看，竖放的电路板更有利于防尘，PMA-500则是为了内部结构布局的需要。机箱的上下两层之间用开孔的钢板隔开，这块隔板也是竖放的电路组件的固定板，其中变压器也固定在这块隔板上。

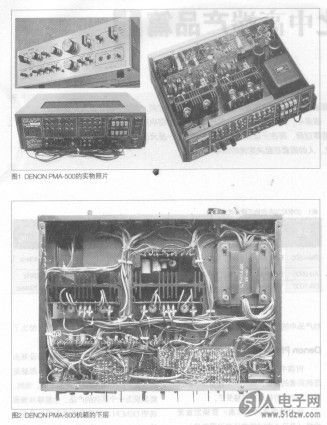

    图1中所示的后排竖放电路板其实是带有一个整体的屏蔽罩的，因为PMA-500的上盖板不是金属的而是木质的．屏蔽罩可以起到屏蔽的作用。紧贴后面板RCA端子所处区域的机箱内侧也同样可以看到屏蔽罩，变压器有单独的屏蔽罩。
    下层的照片（见图2）是笔者实拍的，这张照片是去掉了前面的铝质面板后拍摄的。竖放的电路组件的一部分在这一层，以便于引线的引出。较大的电路板便是线路放大板（见图3），很小的一块是录音信号转换板，上面主要是两个转换开关。图3所示的右图中有两个个头明显大一些的电阻（碳膜电阻）的开关就是电源开关，不过需要注意的是，与电阻相连的开关并不是市电开关，而是与之联动的放电开关。与开关靠在一起的、左侧不起眼的行程开关才是真正的市电电源开关。
