关机瞬断是通过保护器供电瞬间BAS21LT1G切断实现的。放大器使用的稳压电源滤波电容较大，关机后还会提供一段时间的电源，但是此时变压器已经不工作。如果变压器有另一个绕组给保护器供电而滤波电容较小的话，保护器会提前关断起到瞬断保护作用。
    在供电端要增加电源滤波的电路，该滤波电路不需要很严格，使用半波整流即可，我多加了一个二极管这样可以方便双电源供电时候使用。为保证继电器稳定工作，增加了一个与继电器电压值相符的三端稳压器，见图14中右上角的虚线框中的电源滤波电路。
    中点检测就是对输入信号对地电压进行检测。当输入信号与地线的电压差到达一定程度时保护启动。监测中点不仅要检测正电压，负电压也一定要检测出来，最终转化为同样的信号控制继电器关断。至己56无线电己011此，首先想到的应该是整流桥，的确整流桥可以将正、负电压信号统统转为同一个方向，但是缺点也是显而易见的。第一，二极管压降比较大，一般茌o.7v左右，这样一个桥堆的监测下限也被提高到1V以上。第二，二极管整流出来是正向的电压信号，不能直接给前厦vT5信号控制继电器。第三，二极管的恢复速度相对较慢，所以对信号检测速度造成影响。于是，我便采用了另一种检测电路，增加中点检测的电路，如图14所示。
    用两个三极管对电压进行检测。三极管开启电压较低（通常只有o.5v），而且速度较快。当没有直流输入或直流在±o.5v以内时，Vl-2、Vl-4均不导通，不影响继电器吸合。当输入电压大于o.5v时，VT2导通，将VT5基极下拉至地，保护启动，继电器断开。当输入电压小于-o.5v时，VT4导通，将VT5基极下拉至负电压，保护启动，继电器断开。
    检测端前面带有RC滤波电路用于隔离交流。毕竟给耳机的信号是交流信号，如果不进行隔离会影响正常使用。由于信号是正、负信号，信号滤波用的电容应该选用无极性电容，但是由于该电容的容值比较大，所以选用两个电解电容对接的方案，效果等同于无极性电容。

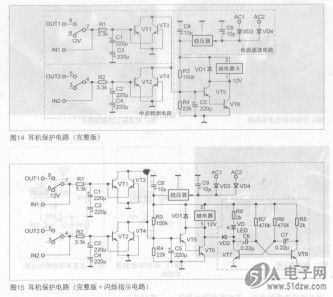

    两个声道完整的保护电路如图14所示。输入滤波电容采用2个220 uF对接串联（实际参数为110¨F）。前面加3.3kfl电阻，保证在有效值为4V的交流电在20Hz以上时下会保护。这样便可以保证300Q高阻耳机在输出50mW功率以下时不会被保护，不然声音开大之后会被认为是直流而进行保护的。
    这里要特别说明一下，整个保护电路参数对于高阻耳机是绝对安全的。以3000阻抗耳机为例，即使在出现刚好输出0.5V直流并没有起保护的情况，此时耳机因为直流所产生的功率为0.8mW，这点发热并不会对耳机造成影响。但是同样的电压换成320阻抗的耳机就不一样了，同样是o.5v电压产生的功率为8mW。虽然有些320低阻耳机的极限功率有200mW，不排除一些极限功率仅有30mW耳机的存在，虽然不足以致命，但还是比较危险的，所以这个保护电路应用于低阻抗耳机是有危险的。
    一款成熟的电路调试好之后，输出电压一般都会在lOmV以内。而使用中出现输出直流的概率也是非常低的，即使输出直流，大部分情况也是在电路损坏的情况下输出的电压为直流，这种情况保护电路会立即检测并且启动保护。所以，使用这个电路基本上是不会出现问题的，但是对于概率极低的这一点的可能性还是要特别说明一下。
