外壳的制作
发布时间:2012/6/24 15:42:38 访问次数:1624

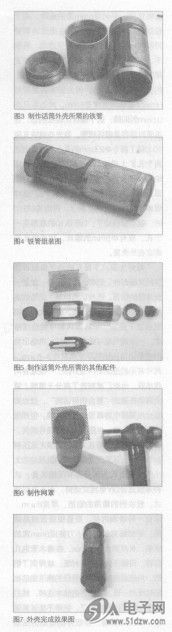

铝带的内阻很低，且使用音频TR/0603FA750-R变压器，这些特点使它对磁场干扰很敏感，开始时我用铝壳做试验，这时变压器81好比是一个杂乱磁场探测仪，在距离话筒1m远的地方有一台功放，交流声就盖过了说话声，而我的功放，还是用的漏醇很低的环形变压器。外壳要有效的屏蔽磁场干扰，要避免铝、锌等非磁性材料，只能用导磁良好的铁质材料制作，且要有一定厚度。我用的是外径42mm，壁厚3mm的铁管，退火后使用。外壳制作见图3、图4、图5，整个外壳分为上部(80mm)、中部(50mm)、底盖(lOmm)、网罩、卡农插座(17mm)5部分，组装后总长157mm。底盖与中间用螺纹连接，上部与中间对接后两侧对称攻04mm的螺丝孔，用厚3mm的铁板，加工两块直径等于铁管内径的圆板，一块用电焊焊接到50mm外壳里面的上部，用来固定铝带和磁体支架，一块焊在lOmm长铁管底部做底盖，然后用车床加工螺纹，最后钻a>22mm的孔，用来固定卡农插座。我用的插座来自一支报废的手持话筒，塑料材质，直径25mm，连插座一共锯下20mm．把锯断一端锉出一个高3mm，直径22mm的台，用502胶固定在底壳的孔上。外壳上部前后用油性记号笔，画好线，用电钻和锉刀开两个较大的孔，只在两侧留lOmm左右的两条边，然后用20目的不锈钢网罩，剪成合适尺寸，卷成两层，塞进里边，用硅胶固定。外壳上部将放置铝带，网罩不能太密，不能妨碍声音的播。顶部的网罩用报废收录机上的铁网制作，见图6，先剪成小块，放在跟外壳一样的铁管上，沿着铁管内边用锤头轻轻地铁网，切记不可用大力，将铁网锤进铁管内大约3mm，取下，剪去多余部分，凸面朝外，固定在话筒外壳顶部，用胶固定即可，在固定网罩前，先给外壳喷漆，颜色自定，但个人感觉黑色比较大方，外壳完成效果见图7。
铝带的内阻很低，且使用音频TR/0603FA750-R变压器，这些特点使它对磁场干扰很敏感，开始时我用铝壳做试验，这时变压器81好比是一个杂乱磁场探测仪，在距离话筒1m远的地方有一台功放，交流声就盖过了说话声，而我的功放，还是用的漏醇很低的环形变压器。外壳要有效的屏蔽磁场干扰，要避免铝、锌等非磁性材料，只能用导磁良好的铁质材料制作，且要有一定厚度。我用的是外径42mm，壁厚3mm的铁管，退火后使用。外壳制作见图3、图4、图5，整个外壳分为上部(80mm)、中部(50mm)、底盖(lOmm)、网罩、卡农插座(17mm)5部分，组装后总长157mm。底盖与中间用螺纹连接，上部与中间对接后两侧对称攻04mm的螺丝孔，用厚3mm的铁板，加工两块直径等于铁管内径的圆板，一块用电焊焊接到50mm外壳里面的上部，用来固定铝带和磁体支架，一块焊在lOmm长铁管底部做底盖，然后用车床加工螺纹，最后钻a>22mm的孔，用来固定卡农插座。我用的插座来自一支报废的手持话筒，塑料材质，直径25mm，连插座一共锯下20mm．把锯断一端锉出一个高3mm，直径22mm的台，用502胶固定在底壳的孔上。外壳上部前后用油性记号笔，画好线，用电钻和锉刀开两个较大的孔，只在两侧留lOmm左右的两条边，然后用20目的不锈钢网罩，剪成合适尺寸，卷成两层，塞进里边，用硅胶固定。外壳上部将放置铝带，网罩不能太密，不能妨碍声音的播。顶部的网罩用报废收录机上的铁网制作，见图6，先剪成小块，放在跟外壳一样的铁管上，沿着铁管内边用锤头轻轻地铁网，切记不可用大力，将铁网锤进铁管内大约3mm，取下，剪去多余部分，凸面朝外，固定在话筒外壳顶部，用胶固定即可，在固定网罩前，先给外壳喷漆，颜色自定，但个人感觉黑色比较大方，外壳完成效果见图7。
