中点直流电压偏移检测WS05D电路的形式不太常见。功放的输出信号(P-PC)经过R530、R531的限流分压后，由C512、C513串联而成的无极性电容进行平滑滤波，滤除正常的音频信号。当来自P_PC的信号中包含过高的直流电平时，如果这个异常电平相对于地是正向的，并且超过了1.4V(经过R530、R531的分压后就变成了o.7v)，经R528加到Vl-504的基极，VT504就会饱和导通，将C点的电位拉低，从而使VT501关断。如果这个异常电平相对于地是负向的，并且超过了1.4V，Vl-505EyJ发射极电位就会被拉低。当此电位被拉得足够低，VT505进而导通，同样会将C点的电位拉低，使VT501关断。G514、C515是抗冲击电容，防止大动态的音频信号引起保护电路的误动作。

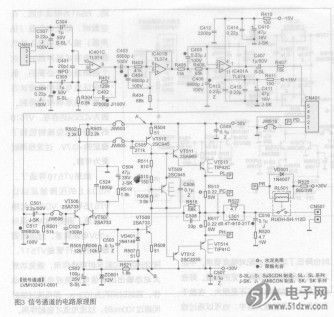

    图3中的R513、517不但是电流检测电阻，还兼有本级负反馈的作用，使输出级VT513、VT514的工作点更加稳宠，同时也降低了功率管的配对精度要求。不足之处是电阻本身要消耗一定的能量。好在音频放大器的输出功率不是很大，在数千瓦或数十千瓦的放大器中，也可以通过检测功率管的导通压降进行过流保护，即导通状态下的集电极—发射极之间的压降，但是电路形式要复杂得多。

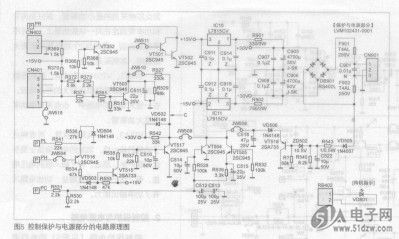

    为了使过流保护电路易于理解，将这一部分电路的检测电路单独画成图6所示的样子。在这个电路中，导通的功率管被等效成了～个二极管。如果此时没有接入负载，电路处于正常工作状态，那么VT516就处于关断状态，正电源的电流通路为：+30V-VT514—R517—R513—VT513—30V，如果电源是对称的，VT513、VT514的导通压降相同，电阻没有阻值误差，PC点的电压就应该是OV；负电源的通路为：VD504—R536一R541一VT513—-30V.
    如果R513、51 7上的压降超过了1.4V（因为VT516的发射极电位是-o.7v），Vl-516就会饱和导通，图5中的VT515也会导通，接着是Vl-517导通，将C点的电位拉低，使vI-501关断。
    VD504为VT513的导通提供电流通路，R541为限流电阻。在空载时，即没有负裁（扬声器）接入或者接入的负载是电容式扬声器时，这个通路是非常必要的，能够保证负电源的电流状态也能够被准确检测得到。因为VD504的存在，VT516的发射极电位被钳位到了稳定的-0.7V，过流检测就更为可靠。
    如果VT516导通了，R533上的压降就足以让VT515导通，VD503起隔离作用，避免+30V电源向+15V电源倒灌。过流检测最终的执行管是VT517，R535和C510起延时削峰作用，避免功放大动态输出的峰值电压造成电路的误动作，延时时间约为100ms，即电流过流时间超过lOOms时，过流电流才会起作用。
    换言之，如果忽略输出级的静态电流，如果大动态音频信号的峰值电流超过3.2A，且维持时间超过了lOOms，过流保护电路就会动作。
