不同的元件会造就不AT89c52-24JC同的声音，要图3耳放电路的PCB确定放大器有一个比较合理的参数，实际的听感是不可缺少的。经过4个整夜的试听，终于确定下来自己认为比较合理的参数了。
    4个匀流电阻(R07、R08、R09、Rl0)理论上电阻值越大，两个运放输出电流的一致性就越好，但是输出电流能力也随之下降。本人测试过1 00，220、33Q、47Q、1000这样的参数，听感基本没有差距，所以维持原设计用的47 Q电阻。
    反馈网络的电阻原设计为4.7kO、lOk(l，放大倍数为3倍多点。实际测试感觉增益过高，后来改为33kfl (R03、R04)、47kC/ (R05、R06)，放大倍数为2.4左右，虽然放大倍数降低了，但依然能保证正常的放大。
    c05、G06选用lOpF瓷片电容，其主要作用是针对高频。如果不装这两个电容，也感觉不出什么区别，为了稳妥起见，我还是安装上这两个电容了。
    C03、C04用22 uF无极性ELlxIA电解电容，经过计算，此时截止频率为0.22Hz。实测对低频影响不大。由于此电容的存在，反馈模式变为交流反馈，所以中点可以稳定在ImV以内。不同的IC对于中点表现也有不同，失调电压低的运放可使用直流反馈，中点也会很接近零。
    输入对地电阻R01、R02的参数与反馈电阻一致，采用47kn，对于BJT输入的运放，可以使两个输入差分管的偏置相同，这样可更好的稳定中点。47kn相比之前lOOkfl小了很多，同时也增强了抗干扰能力。
    输入耦合电容使用lOuF无极ItELNA电解电容。经过计算，低频截止频率为0.34Hz．对声音也不会造成影响。

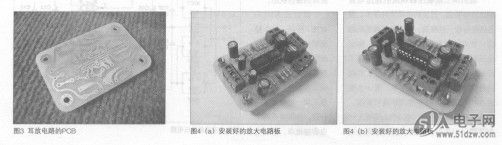

    最后，浮地电阻为470，电源退耦用100uF的ELIxIA电解电容，并联飞利浦0.1UF小电容。具体的元件选择参数，安装好的电路板如图4所示。
