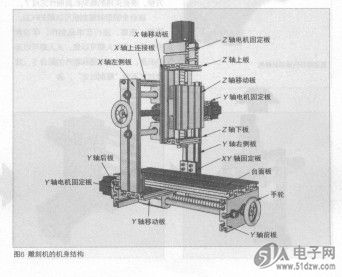

图6是这个雕刻机机身的结构，我们需要把准备的铝型材按表1的要IC42S16400-7TG求进行钻孔加工。笔者提供了完整的铝型材加工尺寸，读者可到《无线电》杂志网站www．radio.com．cn上下载。
    加工时，划线要准确，最好有划线卡尺，打准样冲，钻大孔先用小钻花，攻丝的孔请留余量，钻好孔后去毛刺。
    组装
    把加工好的板子组装起来时一定要仔细，紧固螺丝杆的长度、力度要适宜，运动单元要移动流畅，没有螺孔的地方要用方螺母在铝型材槽中连接，组装示意图见右侧，更详细的组装步骤见《无线电》杂志网站www.radio.com.cn上的相关文件。
    组装完成后，再用百分表测量各个部件，进行细调。要为运动单元注入机
油，丝杆中不能有异物。这样，一台小巧方便、漂亮实用的雕刻机就制作完成了。
    这台全铝型材雕刻机可以雕刻PCB、浮雕、图章，进行艺术品创作，学习数控，是一台人人都可以做、人人都可以用的机器。在控制电路和软件的配合下，我度过了不少“雕刻时光”。
