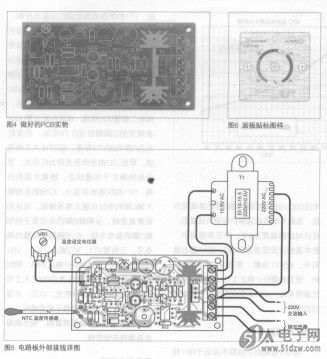

水族温控器PCB元件布局和底DM9161AE面铜印制线，PCB的尺寸是83mm×42mm．实物如图4所示，笔者是将PCB文件传给线路板厂免费打样的，其实单面板用常规热转印方法就可以很容易制作好。
    电路所采用的NTC温度传感器是很常见的，在一般元器件商店就能轻易买到。这种NTC温度传感器自带有Im左右的导线，NTC电阻是密封在环氧树脂中，所以用在液体中控温方便、安全。
    LED1选用直径5mm变色LED，有3根引脚，分别是绿光、红光及公共引脚，是共阴型。LED2选用闪烁LED，其外观与普通直径5mm的LED相同，内含一块振荡频率为几赫兹的芯片和普通LED管芯，使用时，只需在两只引脚加上额定直流电压5V即可闪亮。据笔者应用经验，实际上闪烁LED在3—5V均能正常工作，而且亮度及闪烁频率差别不大，当工作电压降到2V时仍可闪烁发光，只是亮度较暗。
    IC2选用MOTOROLA公司的MOC3020～MOC3023、MOC3041～MOC3043、MOC3061～MOC3063、MOC3081～MOC3083系列均可，这种器件是专门设计用作功率双向晶闸管的触发器，也很容易买到。双向晶闸管可根据温控器驱动的加热器功率来选取，注意选用时晶闸管参数一定要留多点余量，按晶闸管选用工作电流等于1.5～2倍的负载电流选取，耐压大于400V，可选用常见的BT137F、BTA08等。笔者是选用电子市场很容易买到的BTA08．控制100W的水族加热棒时，连散热片都不用装。
    RP1选用5k(l线性型电位器。注意，一定要选用线性型的，即电位器的旋转角跟阻值是呈线性关系的，否则在组装后温
度刻度间隔是不均等的，会给制作温度刻度标贴和调试校对刻度及使用带来不便。
   因为整机耗电不大，电源变压器选用小型2～3VA就可以。电路所有电阻均选用1/4W碳膜电阻，而小电容采用体积较小的独石电容或涤纶电容。其余元件没有特别要求，按电路图标注参数选用即可。
    整个线路板安装在86式明装开关盒里面，在买开关盒面盖时要选那种预留开关盒盖，它只是一个空塑料面盖，是一些预装86式开关盒的备用盖子，在市场上很容易买到的，买回来后再根据组装需要画线钻孔就可以。由于一直没买到合适的温度设置旋钮，最后笔者是选用一个LG竹盐牙膏的盖子来改装的，从废旧的旋钮中拆出铜芯，用AB胶粘牢在牙膏盖中间，再用笔在盖子边画上竖直短线作为旋钮指针刻度就可以了。安装后跟86式开关盒还是挺般配的。
