我们知道，模拟示波器是用阴极AD1866RZ射线示波管(CRT)显示被测信号波形的，而数字示波器是采用LCM（LCD显示模块，含LCD及显示驱动控制芯片）显示被测信号波形。因为LCM的每一个显示像素都对应一个地址，地址要用数据表示，每一个像素的颜色也是用数据表示的。因此电路JLCM发送的是数据编码信号，这就决定了它和模拟示波器的电路结构不一样。
    本文介绍的数字示波器的结构框图见图3。它由垂直输入电路、～D转换电路、数字信号处理与控制电路、液晶屏显示电路、电源电路等部分组成。


    输入的电压信号经垂直输八电路放大，以提高示波器的灵敏度和动态范围。对输出的信号取样后由ND转换器实现数字化，模拟信号变成了数字形式存入存储器，微处理器对存储器中的数据根据需要进行处理，最终在显示屏上显示测量波形    和相关的参数，这就是数字存储示波器的工作过程。LM6172和衰减电路等部分组成。

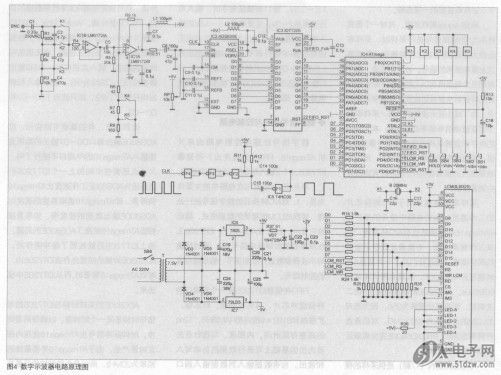

    数字示波器的电路原理图见图4下。面分别对各单元电路进行介绍。
