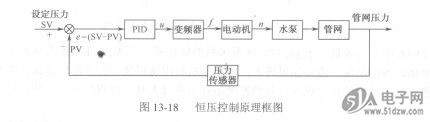

水泵以调速方式运行，保持输出水MAX3486EESA+压力恒定的控制原理如图13 -18所示。
    图13-18中，设定压力SV是工艺要求值，在PID上用按键输入，它是希望保持的管网压力值，管网上安装的压力传感器把实际压力PV输送到PID的检测量模拟输入端，PID比较误差P的正负，如P为正，说明实际压力值PV小于设定值SV，PID的输出“增大，变频器的输出增加，水泵转速n上升，实际压力值PV上升，当PV=SV时，电动机转速停止上升，管网压力PV维持在设定值SV，当误差P为负时，说明管网实际压力PV高于设定值SV，则PID输出比减小，变频器的输出频率，减小，水泵转速，z降低，管网实际压力PV降低，当PV=SV时，电动机转速停止降低，管网压力PV维持在SV。


    对于多台水泵的供水系统，除了上述的控制过程外还有一个增减泵的控制，一般情况下需要增加一个PLC<或类似的控制装置），供水系统的控制过程：当管网压力PV低于设定压力SV时PID输出增加，变频器频率增加，电动机转速增加，随着水泵的加速，PV增加，PID的输出一直增加到最大( 20mA)时，变频器的输出频率达到最高频率(50Hz)，水泵转速达到额定转速，如果PV仍低于SV，则PID输出压力低的报警（开关量）信号，PLC接到该压力低报警信号，延时一定的时间（一般为30s～15min），如果PV -直小于SV，则说明一台水泵已经不够用了，应使PLC控制第二台水泵投入运行，一直到开泵台数满足要求为止，PV基本稳定在SV值附近。当管网压力PV大于设定值SV时，如果PID的输出已经最小(4mA)，调速水泵停止运行，如果此时PV仍大于SV，则PID输出压力高的报警信号，PLC接收到此输入信号，延时一定的时间( 30s—15min)，PLC控制关掉一台水泵，直到关泵台数满足要求为止，PV基本稳定在SV附近。
