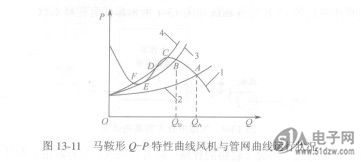

图13-11中，曲线1为风机的Q-P特性曲线，当管网ADG508AKR的用气量在QA点时，管网曲线为曲线2，工作点为A，系统能够稳定运行，分析过程如前，当管网的用气量在QB时，工作点为B，管网曲线为曲线3，系统的管网曲线与风机的Q-P特性曲线将有两个交点曰和E，当管网的用气量小于QB如曲线4所示，系统的管网曲线与风机的Q-P特性曲线将有3个交点C、D和F，当管网的用气流量小于QB时，系统易进入不稳定运行状态，其分析过程略。

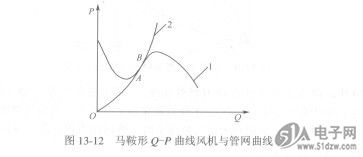

    当管网曲线与风机的Q-P特性曲线有一段曲线相交时，如图13-12所示，系统也易进入不稳定运行状态，其分析过程略。

    图13-12中，曲线1为风机的Q-P特性曲线，曲线2为管网曲线。
    水泵风机在不调速情况下，稳定性判别和稳定保障措施总结如下。
    1)水泵的流量扬程Q-H特性曲线和风机的流量压力Q-P特性曲线，为驼峰和马鞍形状时，这样的水泵风机系统，有可能出现运行不稳定，驼峰和马鞍形状的流量杨程（压力）特性曲线是稳定运行的最根本影响因素，如果可能，选择流量扬程（压力）特性曲线不带驼峰和马鞍形状的水泵风机。
    2)如果不得以选择了流量扬程（压力）特性曲线带驼峰和马鞍形状的水泵风机，选择运行工况点，使系统运行在最高扬程（最高压力）点的右面稳定区域，避免工作在最高扬程（最高压力）点左面不稳定区域。可以采用改变管网特性曲线，改变进口导流器的叶片角度以改变水泵风机的流量扬程（压力）特性曲线，也可以采用旁通阀或其他措施，以增加水泵风机的流量，例如，在管路中风机的进口侧加一个通向大气的进气阀，以增大风机的风量。
