风机管路中有水箱过滤的情况
发布时间:2012/6/10 12:04:12 访问次数:607
图13-6中，曲线为风机的Q-H特性曲线，对于SP503CF风机系统，多数情况是只要有风压，管路中就有流量，所以供风系统的管网特性的形状基本为过原点的二次抛物线，没有供水管网中的测地高度问题，PG=0。

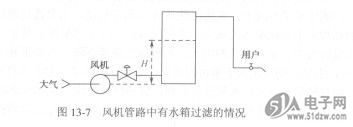

需要提醒的是，很多文献都没有给予说明，其实，有的风机系统，只有风压大于一定值时，管路中才有流量，对于这样的管路，Pg≠0，管网特性的形状为不过原点的二次抛物线，如气路中带有水箱过滤器的管网，或带有定压开启阀门的管网。气路中带有水箱过滤器的管网如图13-7所示。

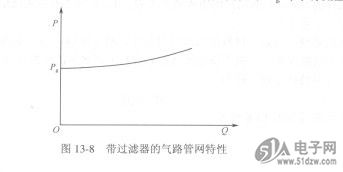

管网特性曲线的形状如图13-8所示，这类管路，只有压力大于Pg时才有流量。
图13-6中，曲线为风机的Q-H特性曲线，对于SP503CF风机系统，多数情况是只要有风压，管路中就有流量，所以供风系统的管网特性的形状基本为过原点的二次抛物线，没有供水管网中的测地高度问题，PG=0。
需要提醒的是，很多文献都没有给予说明，其实，有的风机系统，只有风压大于一定值时，管路中才有流量，对于这样的管路，Pg≠0，管网特性的形状为不过原点的二次抛物线，如气路中带有水箱过滤器的管网，或带有定压开启阀门的管网。气路中带有水箱过滤器的管网如图13-7所示。
管网特性曲线的形状如图13-8所示，这类管路，只有压力大于Pg时才有流量。
