功率放大用或者开MSP430F2272IDAR关用的MOSFET(所谓的功率MOSFET)能够处理大的漏极电流，所以可以用这些器件制作大电流电路。

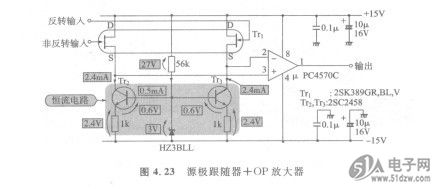

    图4.24是将OP放大器和MOSFET推挽源极跟随器组合起来的电路。
    由于MOSFET的输入阻抗高，所以采用一般的OP放大器就能够方便地驱动大电流器件。即使Tri、Tr2都使用晶体管也能够作成同样的电路，不过由于必须由OP放大器提供输出电流l/hFE倍的基极电流，所以电路结构稍微复杂些(Tri、Tr2都必须采用达林顿连接，以提高从OP放大器看到的^FE)。

    由于这个电路采用N沟与P沟MOSFET栅极共接的推挽源极跟随器，所以当不从输出端取出电流时就没有源极电流流动，电路的效率非常高。这是它的特点。因此它应用于OP放大器驱动小型电动机或线圈、执行元件负载等场合。
    本来这种推挽源极跟随器会产生如照片4.9所示那样严重的转换失真。不过在该电路中由于与OP放大器组合接入反馈环（当然图4.24的电路中反馈是从输出端加到OP放大器的反转输入端的），反馈的结果大幅度减小了转换失真。
    这个电路的设计非常简单，只是选择MOSFET。选择Tri、Tr2使用的MOS-FET都要求漏极一源极间电压的最大额定值VDSS高于电源电压(该电路中是±15V一30V)，要求漏极电流的最大额定值大于最大输出电流。图4.24的电路中，Tri采用2SK1594( NEC)，VDSS一30V，ID一20A；Trz采用2SJ154( NEC)，VDSS一-60V，ID =5A。
    与图4. 19的电路不同，并不要求N沟器件和P沟器件的IDSS、VGS -致，所以Tri和Tr2没有必要使用互补对。
    在OP放大器的输出插入电阻的目的是为了改善OP放大器工作的稳定性。由于大功率用MOSFET的输入电容非常大，所以对OP放大器来说变成了交流重负载。因此，需要插入电阻限制OP放大器的输出电流，使工作稳定。这个电阻值取决于使用的OP放大器的驱动能力，大约从几十到几百欧。本电路中为220fl。
