实际的振荡波形

发布时间:2012/6/1 19:24:29 访问次数:937

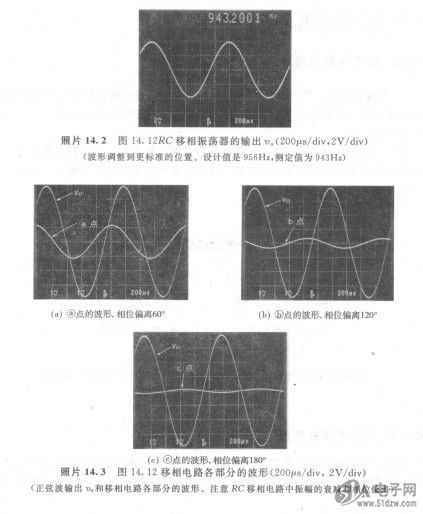

    照片14.2是实际的输出波形。看到的是MC68160CFB大约4VP-P很标准的正弦波振荡。振荡频率是943Hz,与由式(14.3)求得的频率基本一致。
    照片14.3是输出波形到。与移相器a,b,c各点的波形。可以看出相对于放大器的输出vo(移相器的输入),每1级RC分别有60。的相位超前,在移相器的输出,如照片14.3(c)所示相位旋转了180
    移相电路的常数可以根据振荡频率由式(14.3)求出。如果R的值过于大,振荡频率会由于发射极接地放大电路的输入阻抗(偏置电路R。与R。的并联值)而受到影响(振荡频率与式(14.3)求得的值不同),所以设定的移相电路电阻值要比次级放大电路的输入阻抗小很多,就是说要低于1/10。
    图14.12的电路中,发射极接地放大电路的输入阻抗是18kfl(一lookfl,∥22k\Q),所以设定移相电路的电阻值是它的1/10,即lkQ。



    照片14.2是实际的输出波形。看到的是MC68160CFB大约4VP-P很标准的正弦波振荡。振荡频率是943Hz,与由式(14.3)求得的频率基本一致。
    照片14.3是输出波形到。与移相器a,b,c各点的波形。可以看出相对于放大器的输出vo(移相器的输入),每1级RC分别有60。的相位超前,在移相器的输出,如照片14.3(c)所示相位旋转了180
    移相电路的常数可以根据振荡频率由式(14.3)求出。如果R的值过于大,振荡频率会由于发射极接地放大电路的输入阻抗(偏置电路R。与R。的并联值)而受到影响(振荡频率与式(14.3)求得的值不同),所以设定的移相电路电阻值要比次级放大电路的输入阻抗小很多,就是说要低于1/10。
    图14.12的电路中,发射极接地放大电路的输入阻抗是18kfl(一lookfl,∥22k\Q),所以设定移相电路的电阻值是它的1/10,即lkQ。
