负阻元件

发布时间:2012/6/1 19:15:16 访问次数:1332

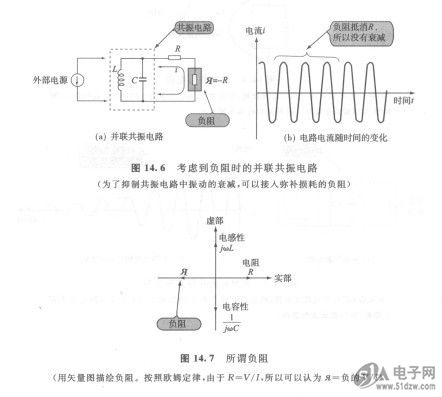

    在图14.6(a)所示的电3BR1765JZ路中把一个负阻元件a(不是俄语字母,而是R的反写)插入并联共振电路。所谓负阻元件,如图14.7所示,是具有与电阻完全相反的矢量成分的电路元件。因此在图14.6(a)中,如果a=-R,那么兄将与R相抵消,电路中就没有损耗,这时就可以像图14.6(b)所示的那样振动(振荡)会一直持续下去。因此可以认为所谓振荡电路就是共振电路的损耗分被负阻元件抵消,从而使共振持续下去的电路。实际的电路中要实现负阻并不是那么困难。例如,我们来分析图14.8(a)所示的发射极接地放大电路的输入电压vi与输出电流i。的关系。
    发射极接地放大电路是反转放大电路,当Vi增加时输出电压可。减少。如果u。减少那么i。也就减少,所以Vi与i。之间具有图14.9所示的关系。我们注意到这个曲线的斜率是个负值。如果只考虑Vi与i。间的关系,如图14.8(b)所示,就可以认
为在发射极接地放大电路的输入输出之间存在着负阻。



    在图14.6(a)所示的电3BR1765JZ路中把一个负阻元件a(不是俄语字母,而是R的反写)插入并联共振电路。所谓负阻元件,如图14.7所示,是具有与电阻完全相反的矢量成分的电路元件。因此在图14.6(a)中,如果a=-R,那么兄将与R相抵消,电路中就没有损耗,这时就可以像图14.6(b)所示的那样振动(振荡)会一直持续下去。因此可以认为所谓振荡电路就是共振电路的损耗分被负阻元件抵消,从而使共振持续下去的电路。实际的电路中要实现负阻并不是那么困难。例如,我们来分析图14.8(a)所示的发射极接地放大电路的输入电压vi与输出电流i。的关系。
    发射极接地放大电路是反转放大电路,当Vi增加时输出电压可。减少。如果u。减少那么i。也就减少,所以Vi与i。之间具有图14.9所示的关系。我们注意到这个曲线的斜率是个负值。如果只考虑Vi与i。间的关系,如图14.8(b)所示,就可以认
为在发射极接地放大电路的输入输出之间存在着负阻。
