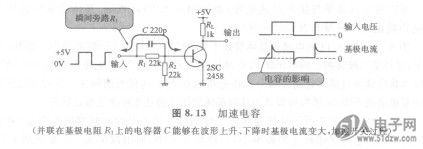

图8.13是给基极限流电阻Ri并联小 2SK1317-E容量电容器的电路。这样，当输入信号上升、下降时能够使Ri电阻瞬间被旁路并提供基极电流，所以在晶体管由导通状态变化到截止状态时能够迅速从基区取出电子（因为Ri被旁路），消除开关的时间滞后。这个电容器的作用是提高开关速度，所以称为加速电容。

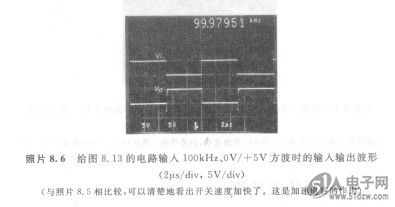

    照片8.6是给图8.13的电路输入lOokHz、OV/+5V方波时昀输入输出波形。可以看出由于加速电容的作用，已经看不到照片8.5中的时间滞后。照片8.6中还看得不很清楚，实际上晶体管由截止状态到导通状态的时间也缩短了。由于所使用的晶体管以及基极电流、集电极电流值等因素，加速电容的最佳值是各不相同的。因此，加速电容的值要通过观测实际电路的开关波形决定。
    对一般的晶体管来说，容量约为数十皮法至数百皮法。
