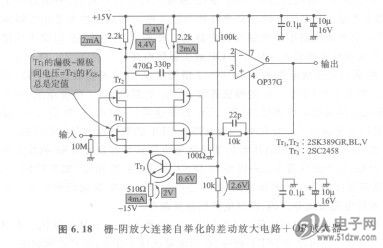

图6.18是栅一阴放大连接MSP430F2121IRGER自举化的N沟JFET差动放大电路与OP放大器组合的低噪声高输入阻抗放大电路。
差动放大电路也能够栅一阴放大连接自举化。如图6. 18所示，在连接OP放大器加负反馈时，由于栅一阴放大连接自举化使差动放大电路的频率特性得到改善，电路的工作稳定，相位补偿也变得容易。

使用JFET使差动放大电路栅一阴放大连接自举化时应该注意的是，不只是差动放大的输入部分采用单片双器件，作为栅极接地工作的上侧的JFET（参见图6. 18的Tr2）也要采用单片双FET器件。
